一、適用范圍

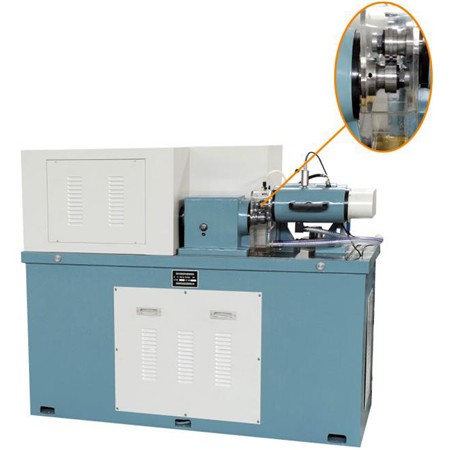

FYMP-30型滾動接觸疲勞試驗機采用上、下試樣相互滾動或滾滑復合摩擦的運動方式，測試材料接觸疲勞磨損性能。可用于對齒輪、輪箍、軸承、軋輥、鋼軌及其它以接觸疲勞磨損為失效形式的零部件進行材料性能和工藝性能研究。
FYMP-30型滾動接觸疲勞試驗機采用進口伺服電機(雙電機)驅動，液壓無級加載試驗力，主軸轉速采用交流伺服系統無級調速。通過設定和改變載荷、轉速、滑差率、試驗時間、摩擦配偶材料等參數的情況下進行測試，以評定材料的接觸疲勞磨損性能。
二、試驗方法標準
GB10622-89 《金屬材料滾動接觸疲勞試驗方法要求》
JB-T10510-2005 《滾動軸承材料接觸疲勞試驗方法》
YB-T 5345-2006 《金屬材料滾動接觸疲勞試驗方法》
三、主要技術指標
項目名稱 技術指標
試驗力加載范圍 1.2～30kN
試驗力示值相對誤差 ≤±1%
試驗力長時保持示值誤差 ≤±1%F.S
試驗扭矩測量范圍 1～20Nm
扭矩示值相對誤差 ≤±1%
試驗轉速 5～2000 r/min 無級可調
試驗時間控制范圍 1s～9999min
試驗轉數顯示與控制范圍 999999999
試件尺寸 標準要求
伺服電機功率(進口伺服雙電機) 5 kW
工業控制計算機控制，實現對試驗全過程的監控，可實時設置、采集、顯示試驗各參數，繪制試驗曲線，生成試驗報表。
試驗機電器設備質量、裝配質量和外觀質量符合GB/T2611的有關規定
四、試驗機的環境與工作條件：
在室溫100C～350C范圍內;
相對濕度不大于80%;
正確安裝在穩固的基礎上;
周?chē)鸁o(wú)振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中;
電源電壓的波動范圍不應超過額定電壓的±10%。
