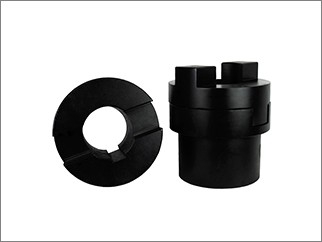

十字滑塊聯軸器又稱滑塊聯軸器，由兩個在端面上開有凹槽的半聯軸器和一個兩面帶有凸牙的中間盤組成。十字滑塊聯軸器廣泛用于通用機械、水工機械、工程機械、冶金機械、礦山機械、化工機械等多種場合。
十字滑塊式聯軸器常用于一般常用電機，個別的場合也可以用來聯接伺服電機，在使用過程中通過中心滑塊的滑動來糾正相對位移。市面不同廠家生產的滑塊聯軸器也并不完全相同。這種聯軸器零件的材料可用45鋼，工作表面需要進行熱處理，以提高其硬度；要求較低時也可用Q275鋼，不進行熱處理。為了減少摩擦及磨損，使用時應從中間盤的油孔中注油進行潤滑。因?yàn)榘肼?lián)軸器與中間盤組成移動副，不能發生相對轉動，故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時，中間盤就會產生很大的離心力，從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大于規定值。
