彈性套柱銷聯軸器的結構特點

發布日期：2020-11-27 22:41:12 來源：作者：瀏覽次數：

導讀

彈性套柱銷聯軸器曾經是我國應用最廣泛的聯軸器,早在20世紀50年代末期即已制訂為機械部標準：JB 108-60彈性圈柱銷聯軸器,是我國第一個標準聯軸器。

彈性套柱銷聯軸器利用一端套有彈性套（橡膠材料）的柱銷，裝在兩半聯軸器凸緣緣孔以實現兩半聯軸器的聯接。彈性套柱銷聯軸器的特點是結構簡單，安裝方便，更換容易，尺寸小，重量輕。由于彈性套工作時受到擠壓發生的變形量不大，且彈性套與銷孔的配合間隙不宜過大，因此彈性柱銷聯軸器的緩沖和減震性不高，補償兩軸之間的相對位移量較小。

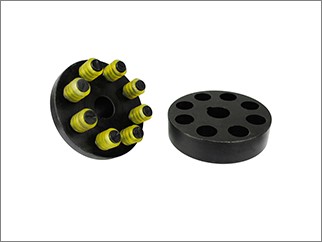

彈性套柱銷聯軸器

彈性套柱銷聯軸器曾經是我國應用最廣泛的聯軸器，早在20世紀50年代末期即已制訂為機械部標準：JB 108-60彈性圈柱銷聯軸器，是我國第一個標準聯軸器。但是它的不足之處是由于彈性套柱銷聯軸器選用的材質為鑄鐵，其重量為38.8千克，使電機在供水運轉過程中浪費了許多電能，影響了機組效率，增加了運行成本。因為該彈性套柱銷聯軸器的拆卸非常麻煩，所以在檢修水泵和電機時很容易使鑄鐵聯軸器變形或損壞。LT型彈性套柱銷聯軸器對兩軸相對徑向位移要求較高，為0.2～0.6mm，給聯軸器同心度的找正帶來很大的難度。另外，在運行過程中由于螺栓松動，會使水泵機組振動和噪聲加大。
