皮帶輪的節圓和直徑是一回事嗎？之前有企業把皮帶輪節圓當成直徑來選型，經過一番溝通，終于找到了合適的皮帶輪型號，當然過程是復雜了一些。
皮帶輪節圓就是直徑?

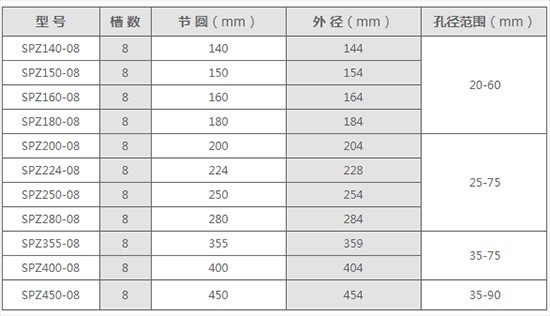

之所以會出現這樣的問題，是企業人員對于皮帶輪知識了解的不夠全面，就拿皮帶輪節圓和外徑這個問題來說明。這2個參數真的不一樣，而且每個型號之間的差距還不同。如果不相信，我們看上面的這張圖片，這是SPZ型8槽皮帶輪的規格表，里面皮帶輪節圓和外徑始終相差4個毫米的距離，而SPA型是5.5mm，SPB型是7mm，SPC型是9.6mm。
為什么皮帶輪節圓會小于直徑?

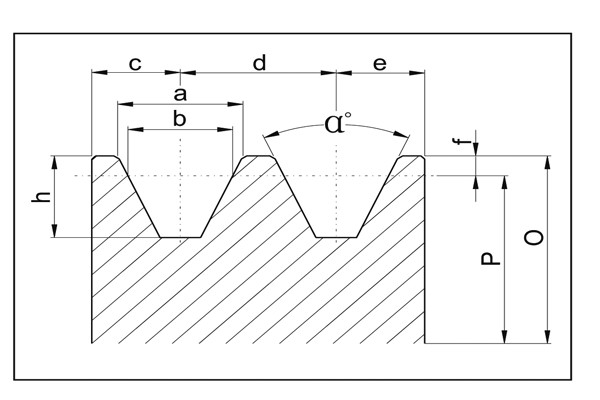

這個問題又要牽扯到皮帶輪槽寬和內槽寬的問題了，我們來看上面的這張圖片。可以看到槽寬g明顯大于內槽寬wp，而內槽寬的這條刻度，其實是為皮帶的下端寬度預留的，為了保證皮帶在皮帶輪高速運轉時不會脫落出去。說完槽寬和內槽寬，下面皮帶輪節圓和外徑就很簡單了，外徑就是從槽寬那個刻度來量，而節圓就是從內槽寬那個刻度來量，這么一說就明白了吧。
明白了皮帶輪節圓和直徑的區別之后，跟廠家溝通選型時，報出對應的數據，就可以知道皮帶輪的規格，結合皮帶輪槽間距或厚度，就可以找到合適的那一款。
