近年研發生產的插裝式比例閥和比例多路閥充分考慮到工程機械的使用特點，具有先導控制、負載傳感和壓力補償?shù)裙δ堋Ｋ某霈F(xiàn)對移動式液壓機械整體技術水平的提升具有重要意義。
電液比例閥是閥內比例電磁鐵根據輸入的電壓信號產生相應動作，使工作閥閥芯產生位移，閥口尺寸發生改變并以此完成與輸入電壓成比例的壓力、流量輸出的元件。閥芯位移也可以以機械、液壓或電的形式進行反饋。由于電液比例閥具有形式種類多樣、容易組成使用電氣及計算機控制的各種電液系統、控制精度高、安裝使用靈活以及抗污染能力強等多方面優點，因此應用領域日益拓寬。近年研發生產的插裝式比例閥和比例多路閥充分考慮到工程機械的使用特點，具有先導控制、負載傳感和壓力補償?shù)裙δ堋Ｋ某霈F(xiàn)對移動式液壓機械整體技術水平的提升具有重要意義。特別是在電控先導操作、無線遙控和有線遙控操作等方面展現了其良好的應用前景。

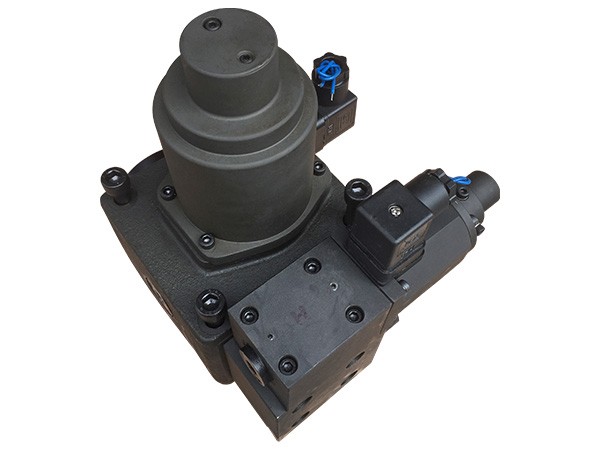

工程機械電液比例閥的種類和形式
電液比例閥包括比例流量閥、比例壓力閥、比例換向閥。根據工程機械液壓操作的特點，以結構形式劃分電液比例閥主要有兩類：一類是螺旋插裝式比例閥(screwin
cartridge proportional valve)，另一類是滑閥式比例閥(spool proportiona lvalve)。
螺旋插裝式比例閥是通過螺紋將電磁比例插裝件固定在油路集成塊上的元件，螺旋插裝閥具有應用靈活、節省管路和成本低廉等特點，近年來在工程機械上的應用越來越廣泛。常用的螺旋插裝式比例閥有二通、三通、四通和多通等形式，二通式比例閥主要是比例節流閥，它常與其它元件一起構成復合閥，對流量、壓力進行控制;三通式比例閥主要是比例減壓閥，也是移動式機械液壓系統中應用較多的比例閥，它主要是對液動操作多路閥的先導油路進行操作。利用三通式比例減壓閥可以代替?zhèn)鹘y(tǒng)的手動減壓式先導閥，它比手動的先導閥具有更多的靈活性和更高的控制精度。可以制成如圖1所示的比例伺服控制手動多路閥，根據不同的輸入信號，減壓閥使輸出活塞具有不同的壓力或流量進而實現對多路閥閥芯的位移進行比例控制。四通或多通的螺旋插裝式比例閥可以對工作裝置實現單獨的控制。
滑閥式比例閥又稱分配閥，是移動式機械液壓系統最基本的元件之一，是能實現方向與流量調節的復合閥。電液滑閥式比例多路閥是比較理想的電液轉換控制元件，它不僅保留了手動多路閥的基本功能，還增加了位置電反饋的比例伺服操作和負載傳感等先進的控制手段。所以它是工程機械分配閥的更新?lián)Q代產品。
出于制造成本的考慮和工程機械控制精度要求不高的特點，一般比例多路閥內不配置位移感應傳感器，也不具有電子檢測和糾錯功能。所以，閥芯位移量容易受負載變化引起的壓力波動的影響，操作過程中要靠視覺觀察來保證作業的完成。在電控、遙控操作時更應注意外界干涉的影響。近來，由于電子技術的發展，人們?cè)絹?lái)越多地采用內裝的差動變壓器(LDVT)等位移傳感器構成閥芯位置移動的檢測，實現閥芯位移閉環控制。這種由電磁比例閥、位置反饋傳感器、驅動放大器和其它電子電路組成的高度集成的比例閥，具有一定的校正功能，可以有效地克服一般比例閥的缺點，使控制精度得到較大提高。
